熱流道溫度控制——加熱器

熱流道系統必須是熱平衡狀態，熱損失必須由加熱補償。理想狀態下熱流道系統將是個等溫狀態。

決定熱流道系統的熱平衡的所有元件有：各種可變條件和固定的模具/注塑機/周邊條件系統。事實上，各種可變因素經常作為溫度自動控制的工具，熱流道系統的控制必須保持對所需溫度的偏差最小。以下的初始條件必須滿足：

• 確定熱流道系統的各個部分的加熱系統，重視過程指標

• 實行加熱元件在結構中的安置

• 驗明加熱區和溫度的測試點

• 提供絕緣

從使用者角度，滿足條件：

• 耐用性

• 更換容易

• 對力學損傷、洩漏和腐蝕的阻抗

• 聯接的安全和可靠

加熱器

大多數常用加熱器是：
• 對熱嘴加熱為線圈和帶式線圈加熱器

• 對熱流道板加熱為筒棒式和管式加熱器

下面介紹線圈加熱器：

通常設計成兩個並排在一起的加熱線圈，嵌入到不銹鋼管裏並灌入氧化鎂。氧化鎂是組合高電阻和相當好的導熱性材料。如果加熱器的圓截面和熱嘴表面之間是螺旋線的接觸，發生的熱傳遞主要通過熱輻射。正因如此，加熱表面的熱流道密度限制在0.3W/cm²。

線圈為矩形截面，或為扁平的橢圓，如熱嘴有較大的接觸面積，允許部分的熱傳導，這樣減少了熱的負載和改善了熱的平衡，使用6~15W/cm²的熱流道密度。

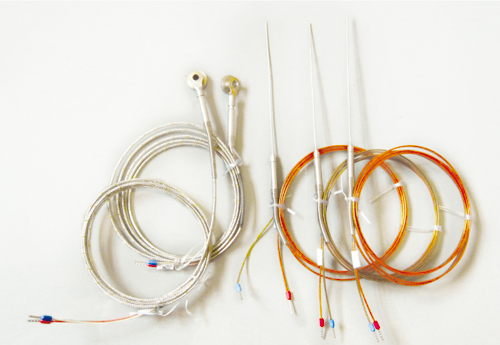

加熱器開始是無加熱區，此聯接區至少有35mm的管長。在熱嘴表面附近的加熱器末端是安裝熱電偶位置，又是一個短的無加熱區有10~15mm。

加熱器鑄造在銅合金的套或塊中，它們的特點是有最大的耐用性和允許的熱負載，有精確溫度控制的潛能，如果損壞，裝入替代的加熱器很容易。
